Канализационные насосные станции. КНС

КНС (комплектные канализационные насосные станции) - это комплекс гидротехнических сооружений и оборудования, предназначенный для подъема и перекачки ливневых, фекальных, производственных и грунтовых вод погружными насосами различного технологического исполнения, мощности и производительности (до 12000 м3/час) от мест их образования до мест очистки или сброса. Оборудование работает полностью автономно.

Комплектная насосная станция поставляется Заказчику в полностью готовом и укомплектованном виде, что значительно упрощает монтаж и значительно сокращает сроки по вводу оборудования в эксплуатацию.

Габаритные размеры КНС и технические характеристики насосного оборудования зависят от:

объема перекачиваемых стоков
высоты подъема
диаметра и длины напорного коллектора
глубины заложения подводящего коллектора

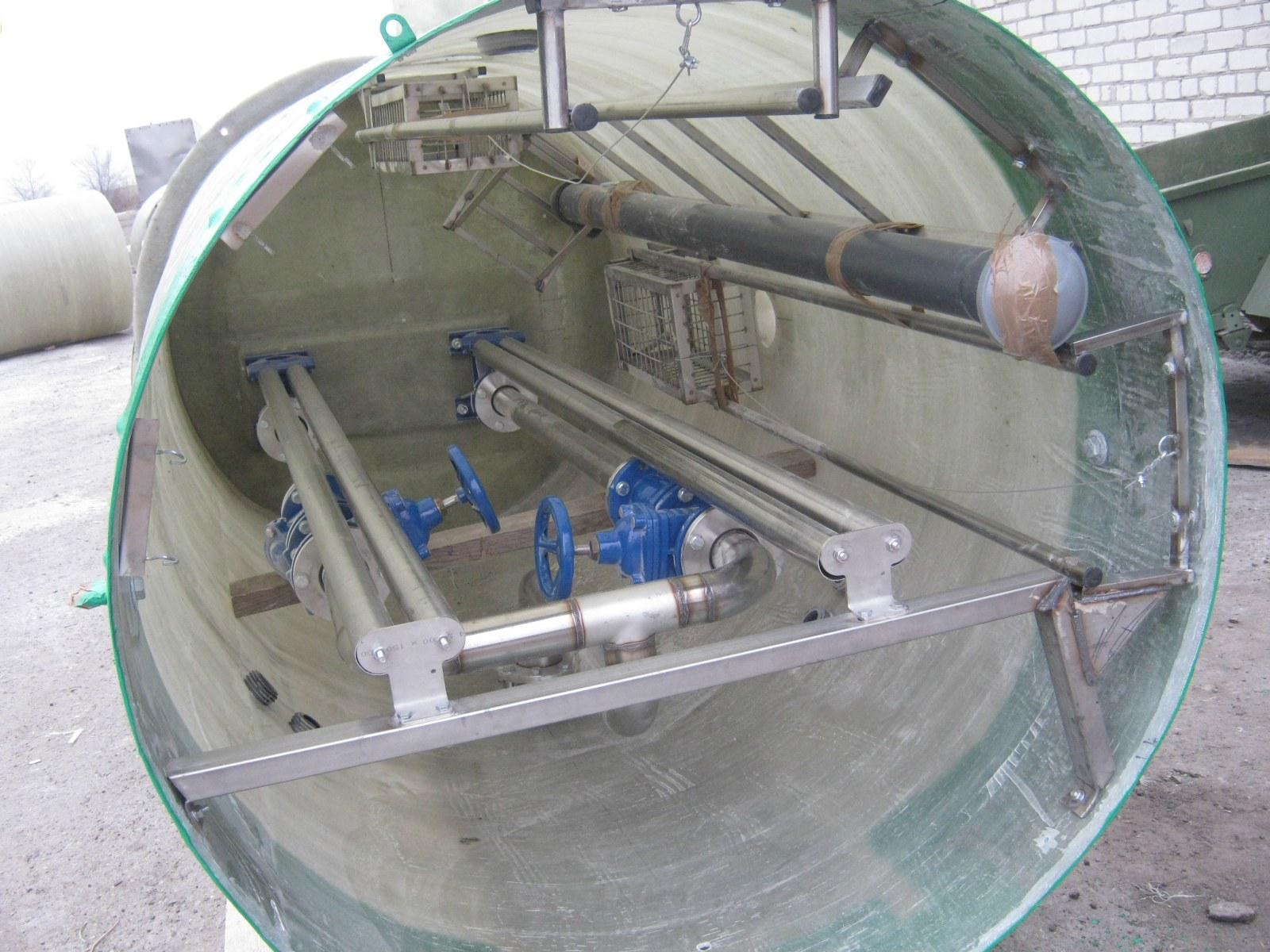

КНС представляет собой корпус цилиндрической формы, выполненный методом машинной намотки (радиальной или перекрестной) с утепленным люком, внутренним напорным трубопроводом расчетного диаметра с запорно-регулирующей арматурой, сферическим дном, корзиной для сбора крупного мусора/отбойником, стеклопластиковой лестницей и откидной площадкой обслуживания.

Проектирование комплектных насосных станций

При проектировании и расчете насосных станций необходимо учитывать особенности ландшафта конкретного объекта, режимы работы, объем и вид перекачиваемых стоков. В зависимости от сложности и масштабов, сроки, отведенные на проектирование насосных станций, могут варьироваться. Особенно важен правильный подбор насосных агрегатов и параметров корпуса станции, так как в случае ошибки велика вероятность сокращения сроков службы установки.

Комплектные канализационные насосные станции могут иметь следующее оснащение:

  -насосы со встроенным поплавковым выключателем, который автоматически срабатывает при наполнении и опорожнении резервуара КНС
  -насосы с дублирующим автоматическим включением и подачей сигнала аварии внешнему оператору
  -насосы (рабочие и резервные), срабатывающие от независимых поплавковых выключателей, причем резервный насос автоматически включается при несрабатывании рабочего насоса
устройства для учета расхода воды и т.д.

МОНТАЖ КНС

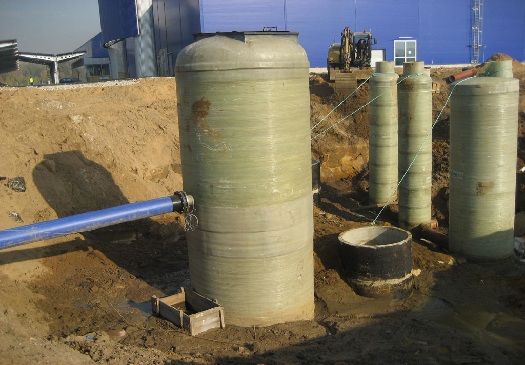

      Правильное выполнение строительно-монтажных работ имеет не менее важное значение чем проектирование и должно проводиться высококвалифицированным персоналом, имеющим опыт в проведении монтажных работ подземных сооружений.
     Монтаж КНС выполняется в строгом соответствии с рекомендациями завода изготовителя, описанных в паспорте на изделие и руководстве по эксплуатации.
      Узнать дополнительную информацию, подобрать оборудование, подать заявку на проектирование и монтаж КНС Вы можете, связавшись с менеджерами нашей компании.

И помните, правильный подбор оборудования и качественно проведенный монтаж - это залог долговечной и бесперебойной работы всего комплекса сооружений!

ОПИСАНИЕ

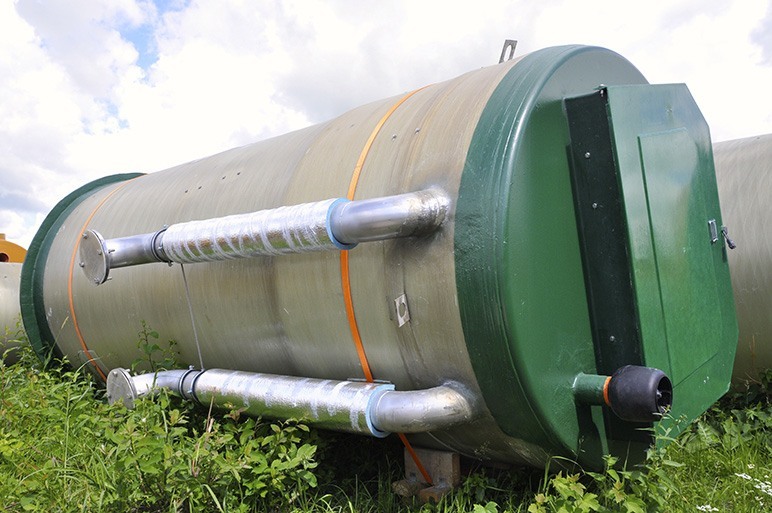

Канализационная насосная станция выпускается в полной заводской готовности и может монтироваться и подключаться на объекте сразу после доставки. Канализационная станция представляет собой стеклопластиковый корпус, выполненный методом машинной намотки (радиальным или перекрестным способом), со смонтированной системой трубопроводов, запорной арматурой и элементами обслуживания (люк, лестница, подвесная площадка и т.д.). Канализационная насосная станция комплектуется погружными или самовсасывающими насосами (Wilo (Германия) (мы являемся оффициальными дилерами Wilo)) или других производителей - по требованию Заказчика.

Управление насосами осуществляется посредством поплавковых или ультразвуковых датчиков и щита управления, который монтируется на отдельной раме вблизи канализационной насосной станции (наружное исполнение шкафа управления) или в ближайшем здании (внутреннее исполнение шкафа управления).

ВИДЫ КНС

КНС подземного исполнения с погружными насосами (классический вариант)

Классическая КНС Насосная Станция состоит из:
-Стеклопластикового корпуса, выполненного методом машинной намотки.
-Для спуска и подъема в корпусе устанавливается лестница, выполненная из стеклопластика (по требованию заказчика выполняется из нержавеющей стали).
-В случае если длина корпуса КНС более 3 метров, в корпусе устанавливается промежуточная площадка, так называемая площадка обслуживания, с помощью которой персонал может обслужить запорную арматуру.
-На вводе подводящей трубы устанавливается корзина для сбора мусора или отбойник, выполненные из стеклопластика (по требованию заказчика выполняются из нержавеющей стали). Корзина имеет возможность подъема наверх для опорожнения (направляющими для подъема является лестница).
-Одним из основных элементов в конструкции КНС является САТМ, так называемая Система Автоматической Трубной Муфты, которая позволяет монтировать/демонтировать насос в автоматическом режиме, то есть при монтаже отсутствует необходимость обслуживающему персоналу спускаться в корпус Насосной Станции
-Внутренний напорный трубопровод выполняется из нержавеющей стали с установленной запорной арматурой.

КНС с погружными насосами под проезжей частью.

     При необходимости размещения КНС под проезжую часть, применяются корпуса в классическом исполнении с конструктивным изменением - наличие одной или нескольких горловин диаметром 600 мм, под стандартный чугунный люк.
     Данное исполнение предусматривает наличие разгрузочной плиты над канализационной насосной станцией. Толщина плиты рассчитывается проектной организацией  в зависимости от типа проезжей части и расчетных нагрузок.

КНС подземного исполнения с погружными насосами и павильоном обслуживания

Данный вариант используется в тех случаях, когда:
-требуется визуальный контроль/поиск насосной станции. Например, установка КНС в месте, удаленном от населенного пункта.
-требуется наличие стационарной тали для монтажа/демонтажа насосов.
-необходимо обеспечить дополнительное утепление (промерзание земли идет под углом 45% от края наземного павильона к корпусу КНС).
